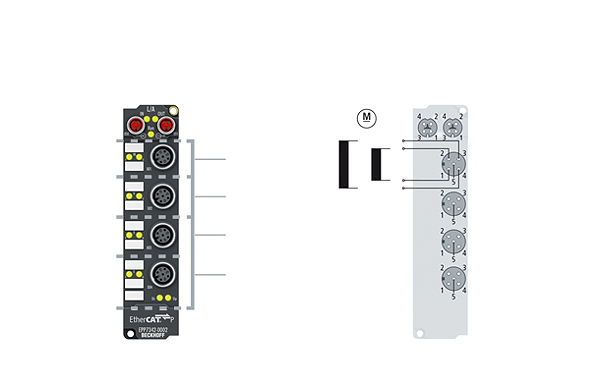

Beckhoff EPP7342-0002
EPP7342-0002 | 2-Kanal-DC-Motor-Endstufe 50 V DC, 3,5 A
Auf Anfrage. Bitte senden Sie uns eine E-Mail, um den Preis und die Verfügbarkeit anzufragen.
"ucnguBrctvdgcxgt0eqo"
Beschreibung
Die EtherCAT-P-Box EPP7342 ermöglicht den direkten Betrieb von zwei DC-Motoren. Drehzahl und Position werden durch einen 16-Bit-Wert vom Automatisierungsgerät vorgegeben. Durch den Anschluss eines Inkremental-Encoders (24 V DC, single-ended) ist die Realisierung einer einfachen Servoachse möglich. Die Ausgangsstufe ist überlast- und kurzschlusssicher. Die EtherCAT-P-Box enthält zwei Kanäle, deren Signalzustand durch Leuchtdioden angezeigt wird. Die LEDs ermöglichen eine schnelle Vor-Ort-Diagnose.
Technische Daten
| Anzahl Ausgänge: | 2 |
| Anschlusstechnik: | M12, schraubbar |
| Nennlastspannung: | 8…50 V DC |
| Lastart: | Bürsten-DC-Motor, induktiv |
| Distributed Clocks: | ja |
| Protokoll: | EtherCAT |
| Businterface: | 2 x M8-Buchse, geschirmt, schraubbar, P-kodiert |
| Ausgangsstrom: | pro Kanal max. 3,5 A (kurzschlussfest, thermische Überlastwarnung zusammen für beide Endstufen) |
| PWM-Taktfrequenz: | 32 kHz, je 180° phasenverschoben |
| Tastverhältnis: | 0…100 % (spannungsgeregelt) |
| Auflösung: | max. 10-Bit-Strom, 16-Bit-Geschwindigkeit |
| Anschluss Spannungsversorg.: | nicht notwendig |
| Breite im Prozessabbild: | 2 x 32-Bit-Status, 2 x 32-Bit-Control, 2 x 32-Bit-Input, 2 x 32-Bit-Output |
| Potenzialtrennung: | 500 V |
| Konfiguration: | Anpassung und Optimierung des jeweiligen Motors durch die Steuerung |
| Stromaufnahme Sensorspannung: | 20 mA (siehe Dokumentation) |
| Stromaufnahme aus US: | 100 mA typ. |
| Besondere Eigenschaften: | Fahrwegsteuerung, Encodereingang |
| Gewicht: | ca. 165 g |
| Betriebs-/Lagertemperatur: | -25…+60 °C/-40…+85 °C |
| Schwingungs-/Schockfestigkeit: | gemäß EN 60068-2-6/EN 60068-2-27 |
| EMV-Festigkeit/-Aussendung: | gemäß EN 61000-6-2/EN 61000-6-4 |
| Schutzart/Einbaulage: | IP 65/66/67 (gemäß EN 60529)/beliebig |
| Zulassungen/Kennzeichnungen: | CE, UL in Vorbereitung |
