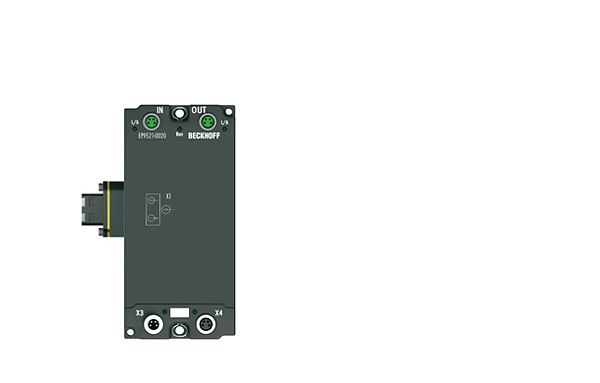

Beckhoff EP9521-0020
EP9521 | EtherCAT-Medienkonverter LWL (Multimode), IP 67
Beschreibung
Das EtherCAT/Industrial-Ethernet-Modul EP9521 für Industrial-Fast-Ethernet/100 MBit/s dient als Medienkonverter von Lichtwellenleiter- auf Kupfer-Physik und umgekehrt. Es ist für Multimode-Lichtwellenleiter geeignet und wird zum direkten Übergang von einem ins andere Medium genutzt. Der Medienkonverter arbeitet immer bidirektional und kollisionsfrei mit konstanter Verzögerung und kann als eigener EtherCAT-Teilnehmer diagnostiziert werden. So gewährleistet der EP9521, im Gegensatz zu Standardmedienkonvertern, auch im Störungsfall eine schnelle Linkkontrolle und damit einen sicheren Abschluss des EtherCAT-Stranges. Da die Übertragungsrichtung (Kupfer zu LWL | LWL zu Kupfer) für den Bus relevant ist, kann das Gerät über einen Schalter konfiguriert werden. Über diesen Schalter kann auch „Link Loss Forwarding“ für normalen Ethernet-Betrieb eingestellt werden.
Technische Daten
| Aufgabe im EtherCAT-System: | Medienwechsel von M8-Kupfer-Physik auf Multimode-Glasfaser und zurück |
| Anzahl Kanäle: | 1 |
| Übertragungsmedium: | Multimode-Glasfaser 50/125 µm; Ethernet/EtherCAT-Kabel (min. Kat. 5), geschirmt |
| Businterface: | 1 x LC Duplex; 2 x M8, geschirmt, schraubbar |
| Länge zwischen Stationen: | max. 2000 m (100BASE-FX); max. 100 m (100BASE-TX) |
| Protokoll: | EtherCAT/Industrial Fast Ethernet |
| Durchlaufverzögerung: | ca. 1 µs |
| Übertragungsraten: | 100 MBit/s |
| Konfiguration: | per Drehschalter |
| Spannungsversorgung: | 24 V DC (-15 %/+20 %) |
| Abmessungen (B x H x T): | 85 mm x 126 mm x 26,5 mm |
| Betriebs-/Lagertemperatur: | -25…+60 °C/-40…+85 °C |
| Schwingungs-/Schockfestigkeit: | gemäß EN 60068-2-6/EN 60068-2-27 |
| EMV-Festigkeit/-Aussendung: | gemäß EN 61000-6-2/EN 61000-6-4 |
| Schutzart/Einbaulage: | IP 65/66/67 (gemäß EN 60529)/beliebig |
| Zulassungen/Kennzeichnungen: | CE, UL |
