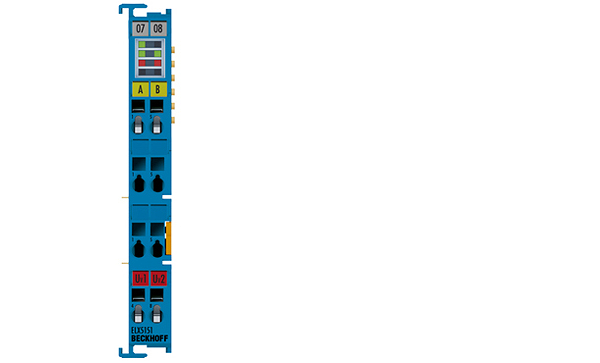

Beckhoff ELX5151
ELX5151 | 1-Kanal-Inkremental-Encoder-Interface NAMUR, 32 Bit, Ex i
Auf Anfrage. Bitte senden Sie uns eine E-Mail, um den Preis und die Verfügbarkeit anzufragen.
"ucnguBrctvdgcxgt0eqo"
Beschreibung
Die EtherCAT-Klemme ELX5151 erlaubt den direkten Anschluss eines eigensicheren Inkremental-Encoders aus explosionsgefährdeten Bereichen der Zonen 0/20 und 1/21. Die Klemme versorgt den Encoder mit einer Spannung von 8,2 V DC und wertet ein diagnosefähiges NAMUR-Signal gemäß IEC 60947-5-6 aus. Auf diese Weise wird neben dem Schaltzustand auch Leitungsbruch oder Kurzschluss erkannt. Die ELX5151 kann auch als Vor- und Rückwärtszähler genutzt werden und erlaubt das Umschalten zwischen 16- und 32-Bit-Zählweise.
Technische Daten
| Technik: | Inkremental-Encoder-Interface NAMUR |
| Spezifikation: | IEC 60947-5-6 |
| Anzahl Kanäle: | 1 |
| Sensoreingänge: | 1 |
| Geberanschluss: | A, B |
| Geberbetriebsspannung: | 8,2 V DC |
| Leerlaufspannung: | 8,2 V DC typ. |
| Signalstrom „0“: | ≤ 1,2 mA |
| Signalstrom „1“: | ≥ 2,1 mA |
| Schalthysterese: | 0,2 mA |
| Kurzschlussstrom: | 9 mA typ. |
| Fehlererkennung: | I ≤ 200 µA (Leitungsbruch), I ≥ 6,0 mA (Kurzschluss) |
| Versorgungsspg. Elektronik: | 24 V DC (über Powerkontakte), Einspeisung durch ELX9560 |
| Stromaufn. Powerkontakte: | 15 mA typ. + Last |
| Stromaufnahme E-Bus: | 80 mA typ. |
| Distributed Clocks: | ja |
| Besondere Eigenschaften: | Vor-/Rückwärtszähler |
| Gewicht: | ca. 60 g |
| Betriebs-/Lagertemperatur: | -25…+60 °C/-40…+85 °C |
| Relative Feuchte: | 95 % ohne Betauung |
| Schwingungs-/Schockfestigkeit: | gemäß EN 60068-2-6/EN 60068-2-27 |
| EMV-Festigkeit/-Aussendung: | gemäß EN 61000-6-2/EN 61000-6-4 |
| Schutzart/Einbaulage: | IP 20/siehe Dokumentation |
| Zulassungen/Kennzeichnungen: | CE, UL, ATEX, IECEx, cFMus |
| Ex-Kennzeichnung: | ATEX: II 3(1)G Ex ec [ia Ga] IIC T4 Gc II (1)D [Ex ia Da] IIIC I (M1) [Ex ia Ma] I IECEx: Ex ec [ia Ga] IIC T4 Gc [Ex ia Da] IIIC [Ex ia Ma] I cFMus: AIS Class I, II, III, Division 1, Groups A thru G Class I, Division 2, Groups A, B, C, D Class I, Zone 2, AEx nA [ia Ga] IIC T4 Gc Class I, Zone 2, AEx ec [ia Ga] IIC T4 Gc [AEx ia Da] IIIC T4 |
