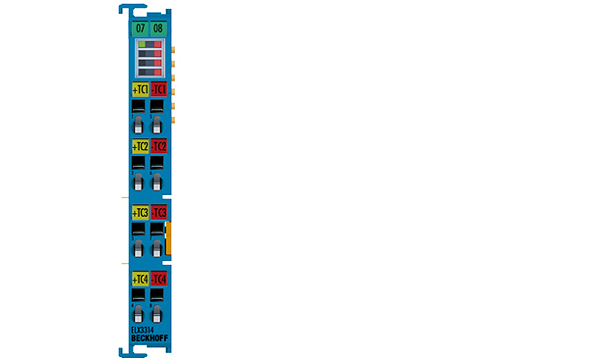

Beckhoff ELX3314
ELX3314 | 4-Kanal-Analog-Eingangsklemme Thermoelement, 2-Leitertechnik, 16 Bit, Ex i
Auf Anfrage. Bitte senden Sie uns eine E-Mail, um den Preis und die Verfügbarkeit anzufragen.
"ucnguBrctvdgcxgt0eqo"
Beschreibung
Die analoge Eingangsklemme ELX3314 erlaubt den direkten Anschluss von Thermoelementen aus explosionsgefährdeten Bereichen der Zonen 0/20 und 1/21. Die Schaltung der ELX3314 kann Sensoren in 2-Leitertechnik betreiben. Die Linearisierung erfolgt über den gesamten, frei wählbaren Temperaturbereich. Ein Drahtbruch wird durch Error-LEDs signalisiert. Die Kaltstellenkompensation erfolgt durch interne Temperaturmessung. Mit der ELX3314 ist auch eine mV-Messung möglich.
Technische Daten
| Technik: | Temperaturmessung |
| Sensorarten: | Thermoelemente Typ K, J, L, E, T, N, U, B, R, S, C (Default: Typ K) |
| Anzahl Eingänge: | 4 (differenziell) |
| Anschlusstechnik: | 2-Leiter |
| Messbereich: | sensortypabhängig; voreingestellt Typ K: -270…+1370 °C, Spannungsmessung: ±30…±75 mV, weitere Typen und Details siehe Dokumentation |
| Auflösung: | 0,1 °C pro Digit |
| Messfehler: | < ±0,3 % (bezogen auf den Messbereichsendwert) |
| Innenwiderstand: | ≥ 10 kΩ typ. (differenziell) |
| Grenzfrequenz Eingangsfilter: | 1 kHz typ.; abhängig von Sensorlänge, Wandlungszeit, Sensortyp |
| Wandlungszeit: | 10…5000 ms (einstellbar, Default: 310 ms) |
| Versorgungsspg. Elektronik: | 24 V DC (über Powerkontakte), Einspeisung durch ELX9560 |
| Stromaufn. Powerkontakte: | 10 mA typ. |
| Stromaufnahme E-Bus: | 70 mA typ. |
| Besondere Eigenschaften: | Grenzwertüberwachung, digitale Filter und Kennlinien-Linearisierung integriert |
| Gewicht: | ca. 60 g |
| Betriebs-/Lagertemperatur: | -25…+60 °C/-40…+85 °C |
| Relative Feuchte: | 95 % ohne Betauung |
| Schwingungs-/Schockfestigkeit: | gemäß EN 60068-2-6/EN 60068-2-27 |
| EMV-Festigkeit/-Aussendung: | gemäß EN 61000-6-2/EN 61000-6-4 |
| Schutzart/Einbaulage: | IP 20/siehe Dokumentation |
| Zulassungen/Kennzeichnungen: | CE, UL, ATEX, IECEx, cFMus |
| Ex-Kennzeichnung: | ATEX: II 3(1)G Ex ec [ia Ga] IIC T4 Gc II (1)D [Ex ia Da] IIIC I (M1) [Ex ia Ma] I IECEx: Ex ec [ia Ga] IIC T4 Gc [Ex ia Da] IIIC [Ex ia Ma] I cFMus: AIS Class I, II, III, Division 1, Groups A thru G Class I, Division 2, Groups A, B, C, D Class I, Zone 2, AEx nA [ia Ga] IIC T4 Gc Class I, Zone 2, AEx ec [ia Ga] IIC T4 Gc [AEx ia Da] IIIC T4 |
