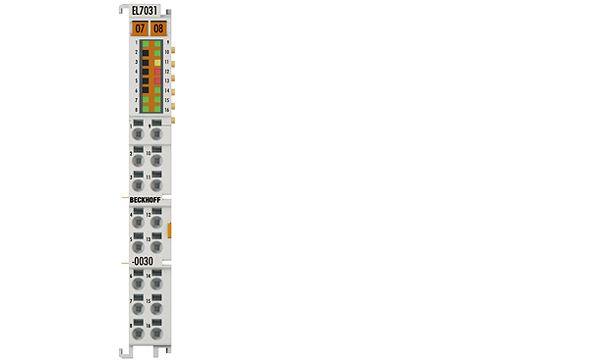

Beckhoff EL7031-0030
EL7031-0030 | Schrittmotorklemme 24 V DC, 2,8 A
Auf Anfrage. Bitte senden Sie uns eine E-Mail, um den Preis und die Verfügbarkeit anzufragen.
"ucnguBrctvdgcxgt0eqo"
Beschreibung
Die EtherCAT-Klemme EL7031-0030 ist für den direkten Anschluss unterschiedlich kleiner Schrittmotoren vorgesehen. Die PWM-Endstufen für zwei Motorspulen in kleinster Bauform sind zusammen mit zwei analogen Eingängen (0 bis 10 V/12 Bit) in der EtherCAT-Klemme untergebracht. Mit der Einstellung einiger Parameter kann die EL7031-0030 an den Motor und die Anwendung angepasst werden. Ein besonders ruhiger und präziser Motorlauf ist durch 64-fach-Microstepping sichergestellt.
Technische Daten
| Technik: | kompakte Antriebstechnik |
| Lastart: | 2-Phasen-Schrittmotor (uni-/bipolar) |
| Anzahl Kanäle: | 1 |
| Anzahl Ausgänge: | 1 x Schrittmotor |
| Anzahl Eingänge: | 2 x Analog-Eingang (0…10 V/12 Bit) |
| Anschlusstechnik: | Motordirektanschluss |
| Versorgungsspg. Elektronik: | 24 V DC (über Powerkontakte) |
| Versorgungsspg. Leistung: | 24 V DC (intern über Powerkontakte) |
| Ausgangsstrom: | 2,8 A |
| Schrittfrequenz: | konfigurierbar bis zu 8000 Vollschritte/s |
| Schrittmuster: | 64-fach-Microstepping |
| Stromreglerfrequenz: | ca. 25 kHz |
| Auflösung: | ca. 5000 Positionen in typischen Anwendungen (pro Umdrehung) |
| Stromaufn. Powerkontakte: | 30 mA typ. + Motorstrom |
| Stromaufnahme E-Bus: | 120 mA typ. |
| Distributed Clocks: | ja |
| Besondere Eigenschaften: | Fahrwegsteuerung, 2 analoge Eingänge |
| Potenzialtrennung: | 500 V (E-Bus/Feldspannung) |
| Gewicht: | ca. 50 g |
| Betriebs-/Lagertemperatur: | 0…+55 °C/-25…+85 °C |
| Relative Feuchte: | 95 % ohne Betauung |
| Schwingungs-/Schockfestigkeit: | gemäß EN 60068-2-6/EN 60068-2-27 |
| EMV-Festigkeit/-Aussendung: | gemäß EN 61000-6-2/EN 61000-6-4 |
| Schutzart/Einbaulage: | IP 20/siehe Dokumentation |
| Steckbare Verdrahtung: | – |
| Zulassungen/Kennzeichnungen: | CE, UL |
