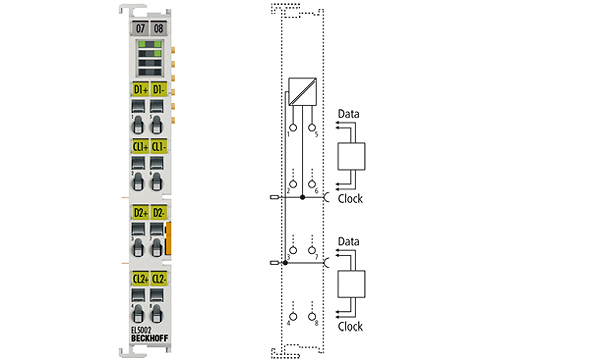

Beckhoff EL5002
EL5002 | SSI-Geber-Interfaces
Auf Anfrage. Bitte senden Sie uns eine E-Mail, um den Preis und die Verfügbarkeit anzufragen.
"ucnguBrctvdgcxgt0eqo"
Beschreibung
Die 2-Kanal-SSI-Interface-EtherCAT-Klemme EL5002 dient zum direkten Anschluss zweier SSI-Geber. Die Schnittstellenschaltung gibt zum Auslesen des Gebers ein Taktsignal aus und stellt der Steuerung den einlaufenden Datenstrom als Datenwort im Prozessabbild zur Verfügung. Unterschiedliche Betriebsarten, Übertragungsfrequenzen und Bitbreiten können über Kontrollregister dauerhaft eingestellt werden.
Technische Daten
| Technik: | SSI-Geber-Interface |
| Anzahl Kanäle: | 2 |
| Geberanschluss: | D+, D-, Cl+, Cl- |
| Signalausgang (Takt): | Differenzsignal (RS422) |
| Signaleingang (Daten): | Differenzsignal (RS422) |
| Spannungsversorgung: | 24 V über Powerkontakte |
| Stromaufnahme: | typ. 20 mA ohne Geber |
| Geberversorgung: | extern z. B. EL91xx |
| Übertragungsraten: | einstellbar bis 1 MHz, 250 kHz voreingestellt |
| Serieller Eingang: | 24-Bit-Breite (einstellbar) |
| Datenrichtung: | Lesen |
| Stromaufn. Powerkontakte: | 20 mA typ. |
| Stromaufnahme E-Bus: | 130 mA typ. |
| Distributed-Clocks: | ja |
| Besondere Eigenschaften: | Baudrate, Codierung und Datenlänge einstellbar |
| Potenzialtrennung: | 500 V (E-Bus/Feldspannung) |
| Gewicht: | ca. 55 g |
| Betriebs-/Lagertemperatur: | -25…+60 °C/-40…+85 °C |
| Relative Feuchte: | 95 % ohne Betauung |
| Schwingungs-/Schockfestigkeit: | gemäß EN 60068-2-6/EN 60068-2-27 |
| EMV-Festigkeit/-Aussendung: | gemäß EN 61000-6-2/EN 61000-6-4 |
| Schutzart/Einbaulage: | IP 20/beliebig |
| Steckbare Verdrahtung: | bei allen ESxxxx-Klemmen |
| Zulassungen: | CE, UL, Ex |
