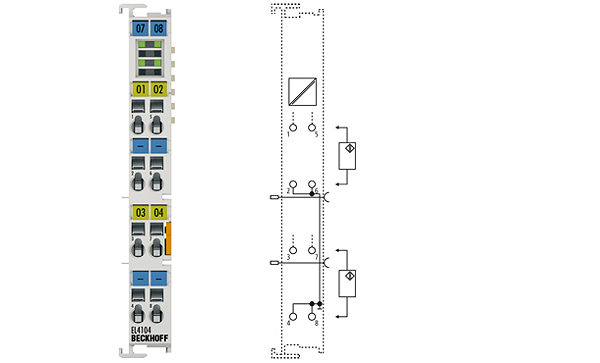

Beckhoff EL4104
EL4104 | 4-Kanal-Analog-Ausgangsklemme 0…10 V, 16 Bit
Auf Anfrage. Bitte senden Sie uns eine E-Mail, um den Preis und die Verfügbarkeit anzufragen.
"ucnguBrctvdgcxgt0eqo"
Beschreibung
Die analoge Ausgangsklemme EL4104 erzeugt Signale im Bereich von 0 bis 10 V. Die Spannung wird mit einer Auflösung von 16 Bit galvanisch getrennt zur Prozessebene transportiert. Die Ausgangskanäle der EtherCAT-Klemme besitzen ein gemeinsames Massepotenzial. Die EL4104 hat vier Kanäle. Der Signalzustand der EtherCAT-Klemme wird durch Leuchtdioden angezeigt.
Technische Daten
| Anschlusstechnik: | 2-Leiter, single-ended |
| Anzahl Ausgänge: | 4 |
| Spannungsversorgung: | über den E-Bus |
| Signalspannung: | 0…10 V |
| Distributed-Clocks: | ja |
| Genauigkeit Distr.-Clocks: | << 1 µs |
| Bürde: | > 5 kΩ (kurzschlussfest) |
| Ausgabefehler: | < 0,1 % (bezogen auf den Endwert) |
| Auflösung: | 16 Bit (inkl. Vorzeichen) |
| Potenzialtrennung: | 500 V (E-Bus/Signalspannung) |
| Wandlungszeit: | ~ 290 µs |
| Stromaufn. Powerkontakte: | – |
| Stromaufnahme E-Bus: | 190 mA typ. |
| Breite im Prozessabbild: | 4 x 16-Bit-AO-Output |
| Besondere Eigenschaften: | Watchdog parametrierbar und Anwenderabgleich aktivierbar |
| Gewicht: | ca. 65 g |
| Betriebs-/Lagertemperatur: | -25…+60 °C/-40…+85 °C |
| Relative Feuchte: | 95 % ohne Betauung |
| Schwingungs-/Schockfestigkeit: | gemäß EN 60068-2-6/EN 60068-2-27 |
| EMV-Festigkeit/-Aussendung: | gemäß EN 61000-6-2/EN 61000-6-4 |
| Schutzart/Einbaulage: | IP 20/beliebig |
| Steckbare Verdrahtung: | bei allen ESxxxx-Klemmen |
| Zulassungen: | CE, UL, Ex |
