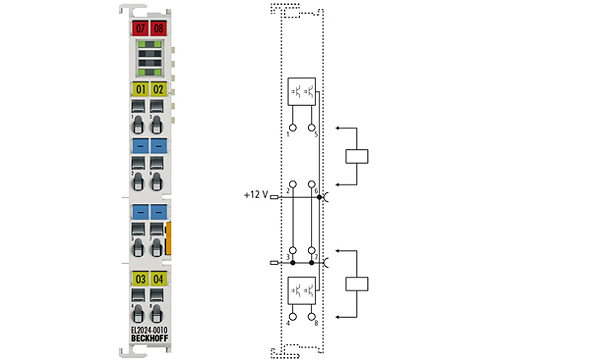

Beckhoff EL2024-0010
EL2024-0010 | 4-Kanal-Digital-Ausgangsklemmen 12 V DC, 2 A
Auf Anfrage. Bitte senden Sie uns eine E-Mail, um den Preis und die Verfügbarkeit anzufragen.
"ucnguBrctvdgcxgt0eqo"
Beschreibung
Die digitale Ausgangsklemme EL2024-0010 schaltet die binären 12-V-Steuersignale galvanisch getrennt zu den Aktoren. Es stehen vier Kanäle zur Verfügung, deren Signalzustand durch Leuchtdioden angezeigt wird. Bei der EL2024-0010 ist der direkte Anschluss von vier 2-Leiteraktoren möglich, da sie über vier Masseanschlusspunkte verfügt.
Technische Daten
| Anschlusstechnik: | 2-Leiter |
| Anzahl Ausgänge: | 4 |
| Nennlastspannung: | 12 V DC (-15 %/+20 %) |
| Lastart: | ohmsch, induktiv, Lampenlast |
| Distributed-Clocks: | – |
| Ausgangsstrom max.: | 2,0 A (kurzschlussfest) je Kanal |
| Kurzschlussstrom: | < 70 A typ. |
| Verpolungsschutz: | ja |
| Abschaltenergie (ind.) max.: | < 1,7 J/Kanal |
| Schaltzeiten: | TON: 40 µs typ., TOFF: 200 µs typ. |
| Pulsstrom: | – |
| Stromaufnahme E-Bus: | 120 mA typ. |
| Potenzialtrennung: | 500 V (E-Bus/Feldspannung) |
| Stromaufn. Powerkontakte: | typ. 13 mA + Last |
| Breite im Prozessabbild: | 4 Outputs |
| Konfiguration: | keine Adress- oder Konfigurationseinstellung |
| Besondere Eigenschaften: | für automotive Anwendungen |
| Gewicht: | ca. 55 g |
| Betriebs-/Lagertemperatur: | 0…+55 °C/-25…+85 °C |
| Relative Feuchte: | 95 % ohne Betauung |
| Schwingungs-/Schockfestigkeit: | gemäß EN 60068-2-6/EN 60068-2-27 |
| EMV-Festigkeit/-Aussendung: | gemäß EN 61000-6-2/EN 61000-6-4 |
| Schutzart/Einbaulage: | IP 20/beliebig |
| Zulassungen: | CE, UL, Ex |
