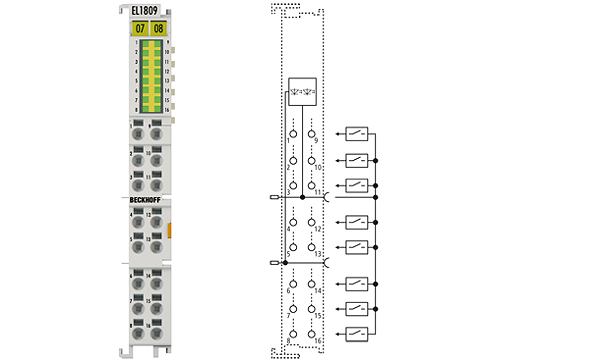

Beckhoff EL1809
EL1809 | HD-EtherCAT-Klemme, 16-Kanal-Digital-Eingang 24 V DC
Auf Anfrage. Bitte senden Sie uns eine E-Mail, um den Preis und die Verfügbarkeit anzufragen.
"ucnguBrctvdgcxgt0eqo"
Beschreibung
Die digitale Eingangsklemme EL1809 erfasst die binären Steuersignale aus der Prozessebene und transportiert sie, galvanisch getrennt, zum übergeordneten Automatisierungsgerät. Die EtherCAT-Klemme enthält 16 Kanäle, deren Signalzustand durch Leuchtdioden angezeigt wird. Sie eignet sich besonders gut für den platzsparenden Einsatz im Schaltschrank. Durch den Einsatz der 1‑Leiteranschlusstechnik kann auf kleinstem Raum, mit geringem Verdrahtungsaufwand, eine mehrkanalige Sensorik angeschlossen werden. Die Powerkontakte sind durchverbunden.
Technische Daten
| Anschlusstechnik: | 1-Leiter |
| Spezifikation: | EN 61131-2, Typ 1/3 |
| Anzahl Eingänge: | 16 |
| Nennspannung: | 24 V DC (-15 %/+20 %) |
| Signalspannung „0“: | -3…+5 V (EN 61131-2, Typ 1/3) |
| Signalspannung „1“: | 11…30 V (EN 61131-2, Typ 3) |
| Eingangsstrom: | 3 mA typ. (EN 61131-2, Typ 3) |
| Eingangsfilter: | 3,0 ms typ. |
| Distributed-Clocks: | – |
| Stromaufn. Powerkontakte: | 4 mA typ. + Last |
| Stromaufnahme E-Bus: | 100 mA typ. |
| Potenzialtrennung: | 500 V (E-Bus/Feldspannung) |
| Breite im Prozessabbild: | 16 Inputs |
| Konfiguration: | keine Adress- oder Konfigurationseinstellung |
| Leiterarten: | eindrähtig, feindrähtig und Aderendhülse |
| Leiteranschluss: | eindrähtige Leiter: Direktstecktechnik; feindrähtige Leiter und Aderendhülse: Federbetätigung per Schraubendreher |
| Bemessungsquerschnitt: | eindrähtig: 0,08…1,5 mm²; feindrähtig: 0,25…1,5 mm²; Aderendhülse: 0,14…0,75 mm² |
| Besondere Eigenschaften: | Standardklemme mit hoher Kanalanzahl für langsame 24-V-DC-Flanken, Direktstecktechnik |
| Gewicht: | ca. 65 g |
| Betriebs-/Lagertemperatur: | -25…+60 °C/-40…+85 °C |
| Relative Feuchte: | 95 % ohne Betauung |
| Schwingungs-/Schockfestigkeit: | gemäß EN 60068-2-6/EN 60068-2-27 |
| EMV-Festigkeit/-Aussendung: | gemäß EN 61000-6-2/EN 61000-6-4 |
| Schutzart/Einbaulage: | IP 20/beliebig (siehe Dokumentation) |
| Zulassungen/Kennzeichnungen: | CE, UL, ATEX |
| Ex-Kennzeichnung: | II 3 G Ex nA IIC T4 Gc |
