Produkt
Beckhoff
EJ7041-0052
Anfrage senden

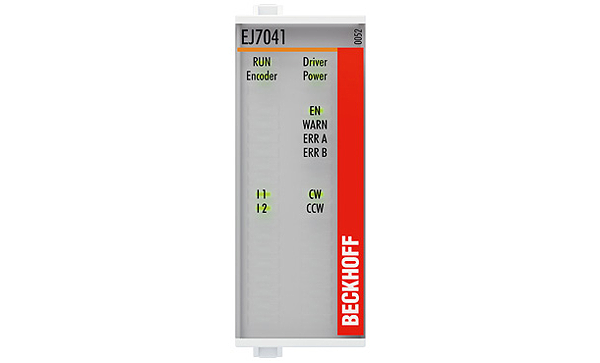

Urheberrecht Bild: Beckhoff
Beckhoff EJ7041-0052
EJ7041-0052 | Schrittmotormodul 50 V DC, 5 A
Auf Anfrage. Bitte senden Sie uns eine E-Mail, um den Preis und die Verfügbarkeit anzufragen.
"ucnguBrctvdgcxgt0eqo"
Beschreibung
Das EtherCAT-Steckmodul EJ7041-0052 ist für den mittleren Leistungsbereich von Schrittmotoren vorgesehen. Die PWM-Endstufen decken einen großen Spannungs- und Strombereich ab. Sie sind zusammen mit zwei Eingängen für Endlagenschalter in dem EtherCAT-Steckmodul untergebracht. Mit der Einstellung einiger Parameter kann das EJ7041-0052 an den Motor und die Anwendung angepasst werden. Ein besonders ruhiger und präziser Motorlauf ist durch 64-fach-Microstepping sichergestellt.
Technische Daten
| Technik: | kompakte Antriebstechnik |
| Lastart: | 2-Phasen-Schrittmotor (uni-/bipolar) |
| Anzahl Kanäle: | 1 |
| Anzahl Ausgänge: | 1 x Schrittmotor (2 Phasen) |
| Anzahl Eingänge: | 2 x Endlage |
| Anschlusstechnik: | Motordirektanschluss |
| Versorgungsspg. Elektronik: | 24 V DC (über Distribution-Board) |
| Versorgungsspg. Leistung: | 8…50 V DC (über Distribution-Board) |
| Ausgangsstrom: | max. 5 A (überlast- und kurzschlussfest) |
| Schrittfrequenz: | 1000, 2000, 4000 oder 8000 Vollschritte (konfigurierbar) |
| Schrittmuster: | 64-fach-Microstepping |
| Stromreglerfrequenz: | ca. 16 kHz |
| Auflösung: | ca. 5000 Positionen in typischen Anwendungen (pro Umdrehung) |
| Encoder-Eingangssignal: | – |
| Eingangsfrequenz: | – |
| Stromaufn. Lastspannung: | 50 mA typ. |
| Stromaufnahme E-Bus: | 140 mA typ. |
| Distributed-Clocks: | ja |
| Besondere Eigenschaften: | Fahrwegsteuerung |
| Potenzialtrennung: | 500 V (E-Bus/Feldspannung) |
| Betriebs-/Lagertemperatur: | 0…+55 °C/-25…+85 °C |
| Relative Feuchte: | 95 % ohne Betauung |
| EMV-Festigkeit/-Aussendung: | gemäß EN 61000-6-2/EN 61000-6-4 |
| Schutzart/Einbaulage: | IP 20/siehe Dokumentation |
| Zulassungen/Kennzeichnungen: | CE |
Logistische Daten
| ECCN: | |
| Ursprungsland: | |
| EAN: | |
| Gewicht: | 0,00 kg |
| Länge: | 0,00 m |
| Breite: | 0,00 m |
| Höhe: | 0,00 m |
