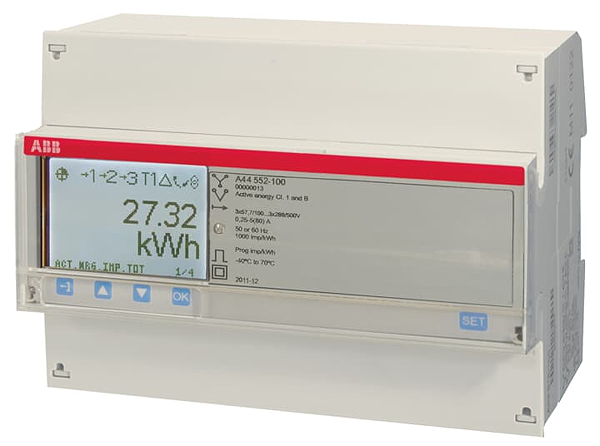

ABB 2CMA170545R1000

A44 552-100

Wirkenergiemessung Kl. C;

Beschreibung

Drehstromzähler zur Messung eines Dreileiter- oder Vierleiter-Drehstromnetzes über einen Wandler-Anschluss CTVT (Wandlerverhältnis für Strom und Spannung konfigurierbar) bis maximal 6 A. Folgende Werte werden über ein hinterleuchtetes Display mit bis zu 7 Stellen ausgegeben: Wirkenergie (Klasse 0,5) und Blindenergie (Klasse 2) für Import und Export, Leistungen, Ströme, Spannungen (L-L; L-N), Frequenz, cos phi, Power Faktor und Scheinleistung (je Phase und gesamt). Die Kommunikation kann über die integrierte RS485 oder Infrarotschnittstelle erfolgen. Der Energiezähler hat 4 individuell programmierbare Ein-/Ausgänge. Der Ausgang kann wahlweise als Impulsausgang oder als Alarmausgang verwendet werden (bis zu 25 Alarmwerte). Die Eingänge dienen zur Steuerung der Tarife bzw. zur Zählung externer Impulse. Zusätzlich erfasst der Zähler bis zu 4 Tarife. Der Energiezähler misst Ströme und Spannungen bis zur 16. Oberwelle und berechnet damit die gesamte harmonische Verzerrung. Zähler ist geeicht nach MID und zugelassen gemäß IEC. Die Einbaubreite beträgt 7 DIN-Module.
