Producto
Weidmueller
2427960000
BVFL 7.62HP/4/180MF4 BCF/4 SNBKBX SH180
Solicitar una oferta
Derechos autor imagen: Weidmueller

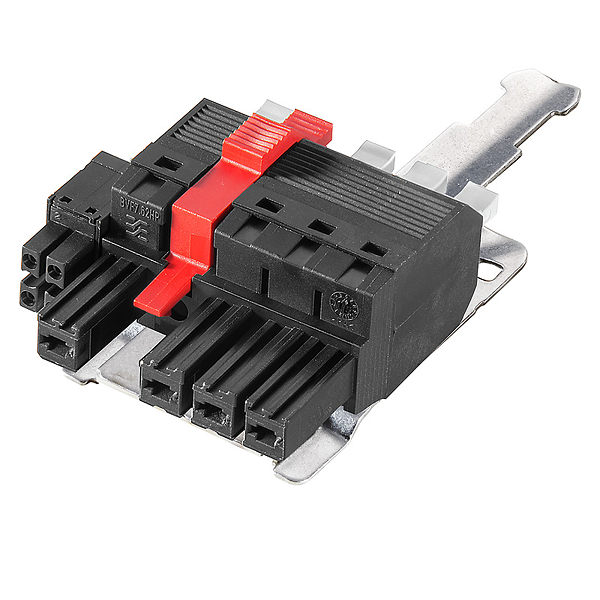

Weidmueller 2427960000
BVFL 7.62HP/4/180MF4 BCF/4 SNBKBX SH180
Conector para placa c.i., enchufe hembra, 7.62 mm, Número de polos: 4, 180°, PUSH IN, Caja
Bajo pedido. Envíenos un correo electrónico para consultar el precio y la disponibilidad.
"ucnguBrctvdgcxgt0eqo"
Descripción
Parámetros técnicos
| Tipo: | BVFL 7.62HP/4/180MF4 BCF/4 SNBKBX SH180 |
| Código: | 2427960000 |
| Versión: | Conector para placa c.i., enchufe hembra, 7.62 mm, Número de polos: 4, 180°, PUSH IN, Caja |
| GTIN (EAN): | 4050118437133 |
| Cantidad: | 20 Pieza |
| Valores característicos del producto: | UL: 600 V / 35 A / AWG 24 - AWG 8 |
| Embalaje: | Caja |
| Peso neto: | 42,52 g |
| Longitud de desaislado: | 8 mm |
| Paso en mm (señal): | 3.81 mm |
| Paso en pulgadas (Señal): | 0.15 inch |
| Número de polos (Señal): | 4 |
| L2 en mm: | 3,81 mm |
| L2 en pulgadas: | 0,15 inch |
| Número de filas (señal): | 2 |
| Material de contacto (señal): | CuMg |
| Superficie de contacto (señal): | estañado |
| Tensión nominal para clase de sobretensión / grado de polución II/2 (Señal): | 400 V |
| Tensión nominal para clase de sobretensión / grado de polución III/2 (Señal): | 320 V |
| Tensión nominal para clase de sobretensión / grado de polución III/3 (Señal): | 200 V |
| Sobretensión de choque nominal para clase de sobretensión / grado de polución II/2 (Señal): | 4 kV |
| Sobretensión de choque nominal para clase de sobretensión / grado de polución III/2 (Señal): | 4 kV |
| Sobretensión de choque nominal para clase de sobretensión / grado de polución III/3 (Señal): | 4 kV |
| Resistencia a corriente momentánea máxima (señal): | 3 x 1s mit 80 A |
| Tensión nominal (Use group B / CSA) (Señal): | 300 V |
| Tensión nominal (Use group C / CSA) (Señal): | 50 V |
| Tensión nominal (Use group D / CSA) (Señal): | 300 V |
| Tensión nominal (Use group B / CSA) (Señal): | 9 A |
| Intensidad nominal (Use Group C /CSSA (Señal): | 9 A |
| Intensidad nominal (Use group D) (Señal): | 9 A |
| Sección transversal de conexión de conductor AWG (señal): | AWG 26...AWG 16 |
| Tensión nominal (Use group B / UL 1059) (Señal): | 300 V |
| Tensión nominal (Use group C / UL 1059] (Señal): | 50 V |
| Tensión nominal (Use Group D / UL 1059) (Señal): | 300 V |
| Intensidad nominal (Use group B / UL 1059) (Señal): | 5 A |
| Intensidad nominal (Use group C / UL 1059) (Señal): | 5 A |
| Intensidad nominal (Use group D / UL 1059) (Señal): | 5 A |
| Sección de conductor (Señal): | AWG 26...AWG 16 |
| Familia del producto: | OMNIMATE Power - Serie BV/SV 7.62HP |
| Tipo de conexión: | Conexión de campo |
| Técnica de conexión de conductores: | PUSH IN |
| Paso en mm (P): | 7,62 mm |
| Paso en pulgadas (P): | 0,3 inch |
| Dirección de salida de conductor: | 180° |
| Número de polos: | 4 |
| L1 en mm: | 30,48 mm |
| L1 en pulgadas: | 1,2 inch |
| Número de filas de polos: | 1 |
| Longitud de desaislado: | 12 mm |
| Punta de destornillador: | 0,6 x 3,5 |
| Ciclos de enchufado: | 25 |
| Color componentes de accionamiento: | blanco |
| Material del componente de accionamiento: | PPA GF |
| GWFI: | 960 °C |
| Estructura de capas del contacto del conector: | 6...8 µm Sn brillante |
| Temperatura de almacenamiento, min.: | -40 °C |
| Temperatura de almacenamiento, max.: | 70 °C |
| Tipo: | conductor fino |
| nominal: | 0,5 mm² |
| nominal: | 14 mm |
| Tipo: | conductor fino |
| nominal: | 1 mm² |
| nominal: | 15 mm |
| Tipo: | conductor fino |
| nominal: | 1,5 mm² |
| nominal: | 15 mm |
| nominal: | 12 mm |
| Tipo: | conductor fino |
| nominal: | 0,75 mm² |
| nominal: | 14 mm |
| Tipo: | conductor fino |
| nominal: | 2,5 mm² |
| nominal: | 14 mm |
| nominal: | 12 mm |
| Tipo: | conductor fino |
| nominal: | 4 mm² |
| nominal: | 12 mm |
| nominal: | 14 mm |
| Tipo: | conductor fino |
| nominal: | 6 mm² |
| nominal: | 14 mm |
| nominal: | 12 mm |
| Texto de referencia: | El diámetro exterior de la abrazadera de plástico no debe ser superior al paso (P), La longitud de los terminales tubulares se debe elegir en función del producto y de la tensión nominal. |
| Distancia de fuga, mín.: | 12,7 mm |
| Distancia mín.: | 10,4 mm |
| Tensión nominal (Use Group B / UL 1059): | 600 V |
| Tensión nominal (Use Group C / UL 1059): | 600 V |
| Tensión nominal (Use Group D / UL 1059): | 600 V |
| Intensidad nominal (Use Group B / UL 1059): | 35 A |
| Intensidad nominal (Use Group C / UL 1059): | 35 A |
| Intensidad nominal (Use Group D / UL 1059): | 5 A |
| Sección de conexión del conductor AWG, mín.: | AWG 24 |
| Sección de conexión del conductor AWG, máx.: | AWG 8 |
| Embalaje: | Caja |
| Longitud de VPE: | 0 m |
| Anchura VPE: | 0 m |
| Altura de VPE: | 0 m |
| Sección de embornado, conexión nominal (Alimentación): | 0.5...10 mm² |
| Sección de embornado, conexión nominal (Señal): | 0.2...1.5 mm² |
| Sección de conductor (Alimentación): | AWG 24...AWG 8 |
| Sección de conductor AWG (Señal): | AWG 26...AWG 16 |
| sólido, H05(07) V-U: | 0.5...10 mm² |
| sólido, H05(07) V-U: | 0.14...1.5 mm² |
| flexible, H05(07) V-K: | 0.5...6 mm² |
| flexible, H05(07) V-K (Señal): | 0.14...1.5 mm² |
| con terminal tubular con aislamiento (Alimentación): | 0.5...6 mm² |
| con terminal tubular con aislamiento, DIN 46 228/4: | 0.25...1.5 mm² |
| con terminal tubular según DIN 46 228/1: | 0.5...6 mm² |
| con terminal tubular según DIN 46 228/1 (Señal): | 0.25...1.5 mm² |
| ETIM 6.0: | EC002638 |
| ETIM 7.0: | EC002638 |
| eClass 9.0: | 27-44-03-09 |
| eClass 9.1: | 27-44-03-09 |
| eClass 10.0: | 27-44-03-09 |
| Conformidad con IPC: | Conformidad: Los productos se diseñan, fabrican y entregan de conformidad con los estándares y normas reconocidas internacionalmente, y cumplen con las características especificadas en la hoja técnica o, según el producto, con las características decorativas de conformidad con la norma IPC-A-610 "Clase 2". Cualquier demanda sobre los productos se puede evaluar bajo solicitud. |
| Tipo: | BVFL 7.62HP/4/180MF4 BCF/4 SNBKBX SH180 |
| Código: | 2427960000 |
| Versión: | Conector para placa c.i., enchufe hembra, 7.62 mm, Número de polos: 4, 180°, PUSH IN, Caja |
| GTIN (EAN): | 4050118437133 |
| Cantidad: | 20 Pieza |
| Valores característicos del producto: | UL: 600 V / 35 A / AWG 24 - AWG 8 |
| Embalaje: | Caja |
| Peso neto: | 42,52 g |
| Longitud de desaislado: | 8 mm |
| Paso en mm (señal): | 3.81 mm |
| Paso en pulgadas (Señal): | 0.15 inch |
| Número de polos (Señal): | 4 |
| L2 en mm: | 3,81 mm |
| L2 en pulgadas: | 0,15 inch |
| Número de filas (señal): | 2 |
| Material de contacto (señal): | CuMg |
| Superficie de contacto (señal): | estañado |
| Tensión nominal para clase de sobretensión / grado de polución II/2 (Señal): | 400 V |
| Tensión nominal para clase de sobretensión / grado de polución III/2 (Señal): | 320 V |
| Tensión nominal para clase de sobretensión / grado de polución III/3 (Señal): | 200 V |
| Sobretensión de choque nominal para clase de sobretensión / grado de polución II/2 (Señal): | 4 kV |
| Sobretensión de choque nominal para clase de sobretensión / grado de polución III/2 (Señal): | 4 kV |
| Sobretensión de choque nominal para clase de sobretensión / grado de polución III/3 (Señal): | 4 kV |
| Resistencia a corriente momentánea máxima (señal): | 3 x 1s mit 80 A |
| Tensión nominal (Use group B / CSA) (Señal): | 300 V |
| Tensión nominal (Use group C / CSA) (Señal): | 50 V |
| Tensión nominal (Use group D / CSA) (Señal): | 300 V |
| Tensión nominal (Use group B / CSA) (Señal): | 9 A |
| Intensidad nominal (Use Group C /CSSA (Señal): | 9 A |
| Intensidad nominal (Use group D) (Señal): | 9 A |
| Sección transversal de conexión de conductor AWG (señal): | AWG 26...AWG 16 |
| Tensión nominal (Use group B / UL 1059) (Señal): | 300 V |
| Tensión nominal (Use group C / UL 1059] (Señal): | 50 V |
| Tensión nominal (Use Group D / UL 1059) (Señal): | 300 V |
| Intensidad nominal (Use group B / UL 1059) (Señal): | 5 A |
| Intensidad nominal (Use group C / UL 1059) (Señal): | 5 A |
| Intensidad nominal (Use group D / UL 1059) (Señal): | 5 A |
| Sección de conductor (Señal): | AWG 26...AWG 16 |
| Familia del producto: | OMNIMATE Power - Serie BV/SV 7.62HP |
| Tipo de conexión: | Conexión de campo |
| Técnica de conexión de conductores: | PUSH IN |
| Paso en mm (P): | 7,62 mm |
| Paso en pulgadas (P): | 0,3 inch |
| Dirección de salida de conductor: | 180° |
| Número de polos: | 4 |
| L1 en mm: | 30,48 mm |
| L1 en pulgadas: | 1,2 inch |
| Número de filas de polos: | 1 |
| Longitud de desaislado: | 12 mm |
| Punta de destornillador: | 0,6 x 3,5 |
| Ciclos de enchufado: | 25 |
| Color componentes de accionamiento: | blanco |
| Material del componente de accionamiento: | PPA GF |
| GWFI: | 960 °C |
| Estructura de capas del contacto del conector: | 6...8 µm Sn brillante |
| Temperatura de almacenamiento, min.: | -40 °C |
| Temperatura de almacenamiento, max.: | 70 °C |
| Tipo: | conductor fino |
| nominal: | 0,5 mm² |
| nominal: | 14 mm |
| Tipo: | conductor fino |
| nominal: | 1 mm² |
| nominal: | 15 mm |
| Tipo: | conductor fino |
| nominal: | 1,5 mm² |
| nominal: | 15 mm |
| nominal: | 12 mm |
| Tipo: | conductor fino |
| nominal: | 0,75 mm² |
| nominal: | 14 mm |
| Tipo: | conductor fino |
| nominal: | 2,5 mm² |
| nominal: | 14 mm |
| nominal: | 12 mm |
| Tipo: | conductor fino |
| nominal: | 4 mm² |
| nominal: | 12 mm |
| nominal: | 14 mm |
| Tipo: | conductor fino |
| nominal: | 6 mm² |
| nominal: | 14 mm |
| nominal: | 12 mm |
| Texto de referencia: | El diámetro exterior de la abrazadera de plástico no debe ser superior al paso (P), La longitud de los terminales tubulares se debe elegir en función del producto y de la tensión nominal. |
| Distancia de fuga, mín.: | 12,7 mm |
| Distancia mín.: | 10,4 mm |
| Tensión nominal (Use Group B / UL 1059): | 600 V |
| Tensión nominal (Use Group C / UL 1059): | 600 V |
| Tensión nominal (Use Group D / UL 1059): | 600 V |
| Intensidad nominal (Use Group B / UL 1059): | 35 A |
| Intensidad nominal (Use Group C / UL 1059): | 35 A |
| Intensidad nominal (Use Group D / UL 1059): | 5 A |
| Sección de conexión del conductor AWG, mín.: | AWG 24 |
| Sección de conexión del conductor AWG, máx.: | AWG 8 |
| Embalaje: | Caja |
| Longitud de VPE: | 0 m |
| Anchura VPE: | 0 m |
| Altura de VPE: | 0 m |
| Sección de embornado, conexión nominal (Alimentación): | 0.5...10 mm² |
| Sección de embornado, conexión nominal (Señal): | 0.2...1.5 mm² |
| Sección de conductor (Alimentación): | AWG 24...AWG 8 |
| Sección de conductor AWG (Señal): | AWG 26...AWG 16 |
| sólido, H05(07) V-U: | 0.5...10 mm² |
| sólido, H05(07) V-U: | 0.14...1.5 mm² |
| flexible, H05(07) V-K: | 0.5...6 mm² |
| flexible, H05(07) V-K (Señal): | 0.14...1.5 mm² |
| con terminal tubular con aislamiento (Alimentación): | 0.5...6 mm² |
| con terminal tubular con aislamiento, DIN 46 228/4: | 0.25...1.5 mm² |
| con terminal tubular según DIN 46 228/1: | 0.5...6 mm² |
| con terminal tubular según DIN 46 228/1 (Señal): | 0.25...1.5 mm² |
| ETIM 6.0: | EC002638 |
| ETIM 7.0: | EC002638 |
